Une étude diagnostique sur un système d’assainissement est conduite selon trois étapes mobilisant des moyens techniques adaptés.
1 - Diagnostic global du fonctionnement

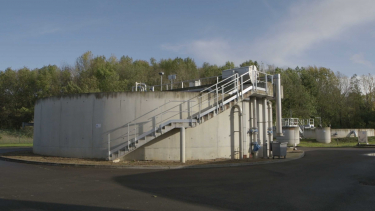

Les études débutent par un diagnostic global du fonctionnement du système d’assainissement qui s’appuie sur une analyse des données existantes collectées (anciennes études, plans, données de suivi du système…) et sur un travail de terrain (visite des réseaux, des principaux ouvrages et de la station d’épuration).
Les plans du système d’assainissement sont vérifiés, corrigés ou complétés si nécessaire. Dans certains cas, des levés topographiques complets des réseaux sont engagés avec constitution du SIG (Système d’Information Géographique).
2 - Plan de métrologie
A l’issue de cette phase, un plan de métrologie est présenté. Il consiste à proposer l’installation de points de mesure, déterminés notamment en fonction de la longueur des réseaux et des secteurs susceptibles d’être responsables des apports d'eaux parasites. Les campagnes de mesures définies dans le plan de métrologie sont engagées dans un second temps. Il s’agit de déterminer la nature, la quantité, la variabilité des eaux parasites, et de préciser leur impact réel.
Les mesures de débit et de pollution sur les réseaux, les points de surverse et la station d’épuration permettent de quantifier/qualifier les débits et charges de matières polluantes produites.
- Les mesures de débit informent sur le comportement du réseau face aux évènements et sur les débits surversés au milieu naturel sans traitement. La saisonnalité et la météo doivent être prises en compte dans l’interprétation des résultats.
- Les mesures de pollution sont réalisées à partir de prélèvements analysés en laboratoire. Elles permettent de quantifier les charges de pollution et de caractériser les effluents.

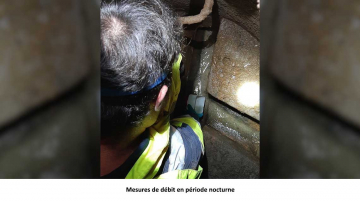

Les mesures des débits en période nocturne, en nappe haute et temps sec, sont réalisées pour quantifier et sectoriser les apports d’eau de drainage de nappe sur chaque rue.
- La nuit est la période la plus intéressante pour mesurer la part d’eaux parasites dans les réseaux d’assainissement. En effet, il s’agit d’une période de la journée au cours de laquelle la production d’eaux usées est la plus faible. Les inspections nocturnes, réalisées entre 0h et 4h, permettent de détecter les secteurs et tronçons apportant des eaux parasites de drainage de nappe.
3 - Campagne de mesures
Dans un troisième temps, des inspections complémentaires permettent d’identifier et de localiser plus précisément les anomalies pré-sectorisées par les campagnes de mesures.
Inspection télévisuelle (ITV)
Des inspections par caméra vidéo des réseaux permettent de connaître l’état des réseaux (cassure, absence de joints…), de localiser précisément les anomalies pour proposer des travaux adaptés au stade du schéma directeur d’assainissement.
Tests à la fumée et/ou au colorant
Ils sont réalisés pour identifier l’origine des apports d’eaux parasites d’origine pluviale.

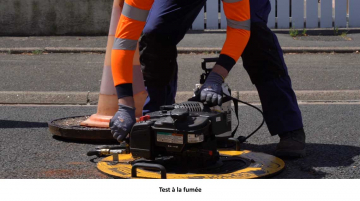

- La méthode du test à la fumée consiste à injecter de la fumée dans les réseaux pour vérifier si elles réapparaissent par exemple au niveau des gouttières des maisons, des avaloirs sur la voirie. Dans ce cas, l’apport d’eaux pluviales dans les réseaux d’eaux usées est repéré.
- Le matériel utilisé pour réaliser ces tests est une machine à fumée. Le déversement de paraffine alimentaire sur la résistance de l’appareil permet de créer cette fumée non toxique.
- Avant toute intervention, les usagers sont prévenus : courrier, texto, communication sur un site internet, panneaux d’informations en ville. Les pompiers sont également contactés pour ne pas provoquer d’inquiétude.

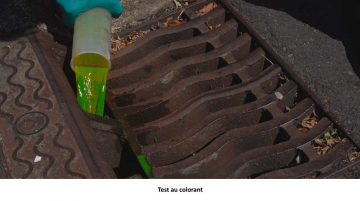

- Lorsque le test à la fumée détecte une situation anormale, ou qu’il n’est pas possible de réaliser des tests à la fumée, la mise en œuvre d’un test complémentaire au colorant permet de confirmer la non-conformité du branchement d’une habitation au réseau. Un colorant est versé dans le réseau de l’habitation afin de suivre son écoulement. Ce colorant non toxique est également utilisé dans les milieux naturels pour le traçage des cours d’eau ainsi que dans le domaine médical.
D’autres moyens peuvent être mobilisés tels que par exemple l’inspection des réseaux d’eaux pluviales afin d’identifier d’éventuels rejets d’effluents non conformes.
